Nejnovějším strojem  portfolia německého výrobce Sauerburger je svahový nosič nářadí - svahová sekačka GRIP 4 s pohonem všech 4 kol a 2 říditelnými nápravami umožňující tzv. "krabí chod", někdy též označováno jako "psí chod".

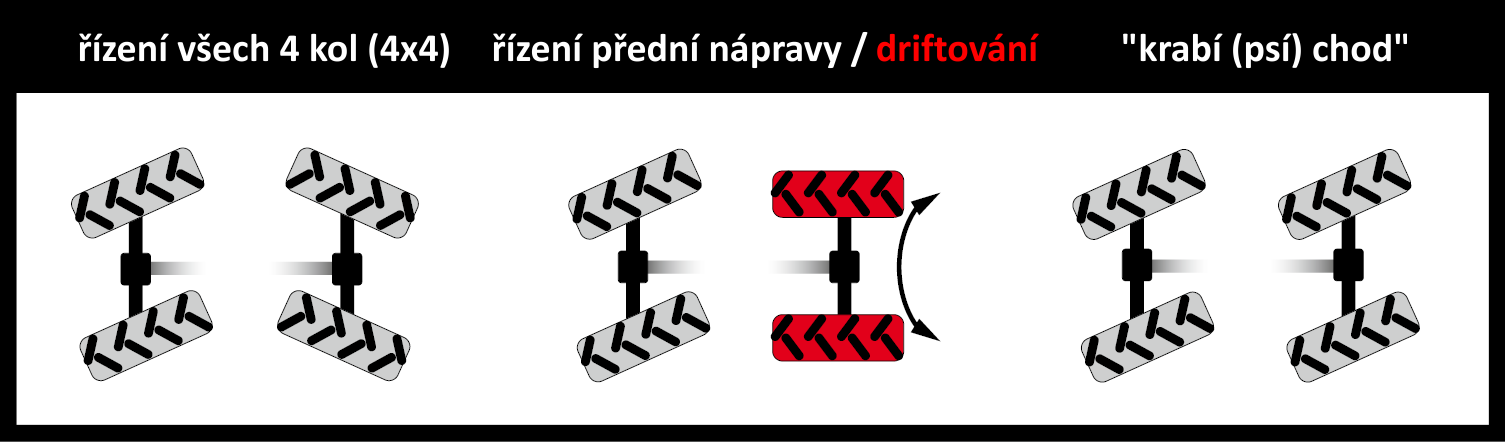

Volby pohonu GRIP 4

Samostatně a odděleně říditelná přední náprava od zadní s možností synchronizace natáčení umožňuje v jakýchkoliv extrémních svahových situacích maximální výkon nosiče, trakční sílu a především maximální bezpečnost.

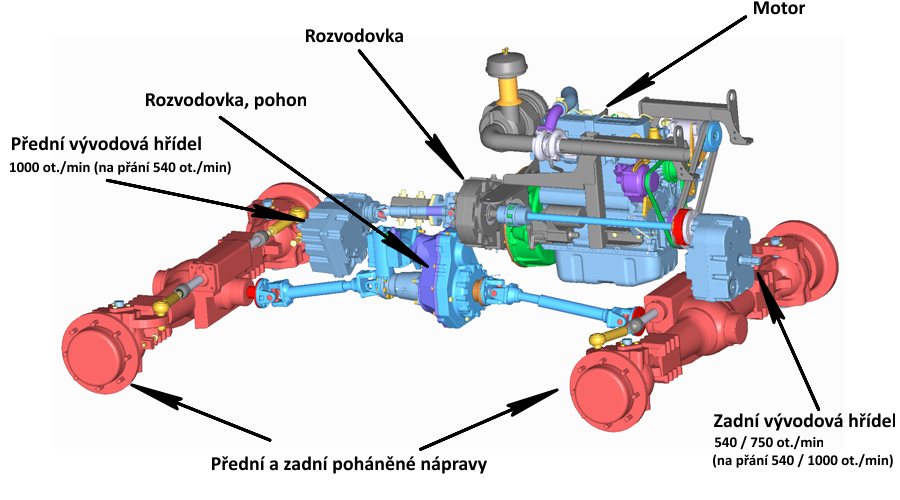

pohonná jednotka GRIP 4

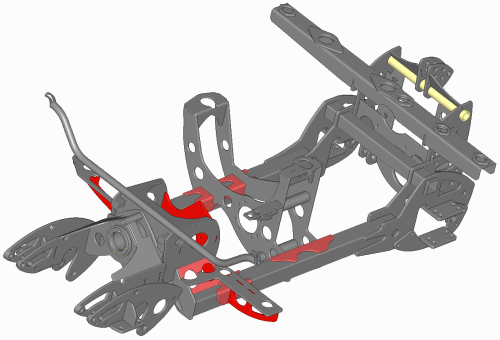

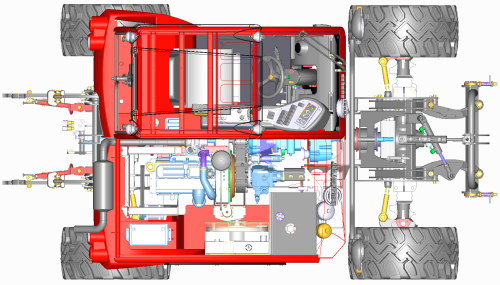

spodní pohled grip 4 nosný rám grip 4

Pohon nářadí prostřednictvím čelní popř. zadní vývodové hřídele a 3-bodového závěsu Kat. II. Hydrostatický pojezd umožňuje plynulou transportní rychlost až do 40 km/h, redukovaně pak 20 km/h (pracovní rychlost). V případě extrémní svahové dostupnosti nosiče je možnost dodatečné výbavy v podobě dvojmontáže hnacích kol, ocelových svahových kol, naklápění sedačky řidiče apod.). V případě extrémních terénních průjezdů je možnost dovybavení nosiče odolným celoplošným spodním krytím podvozku.

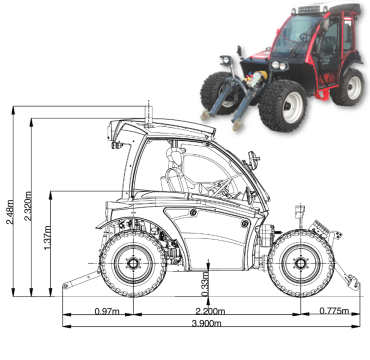

GRIP 4-75

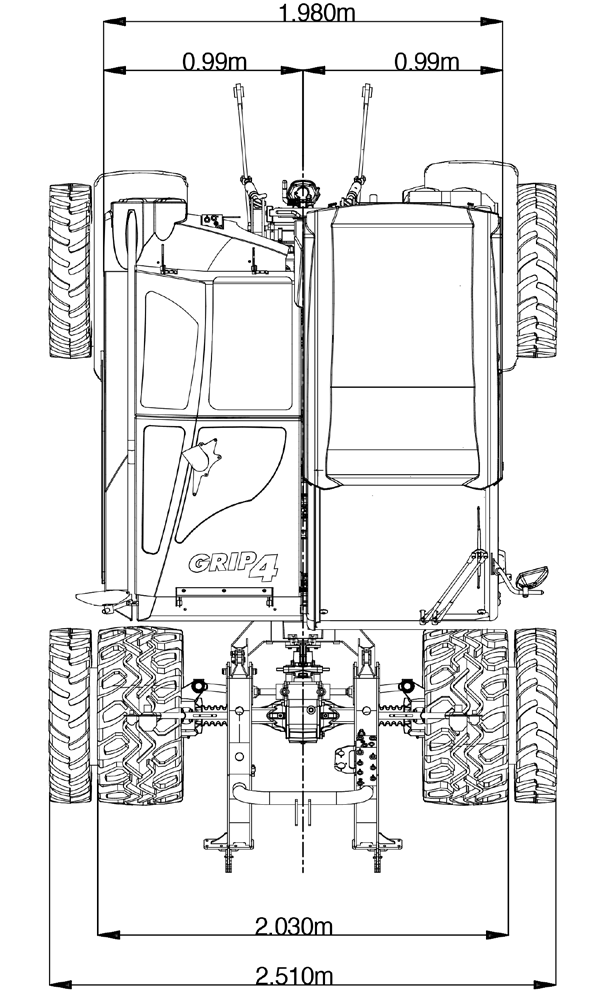

rozměry GRIP 4-75 grip 4-75

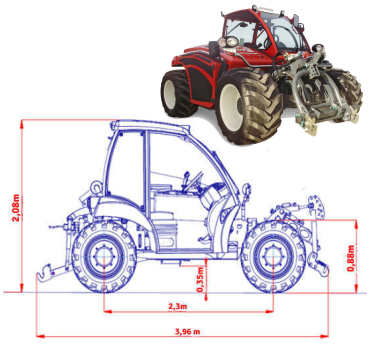

GRIP 4-95 / 4-110

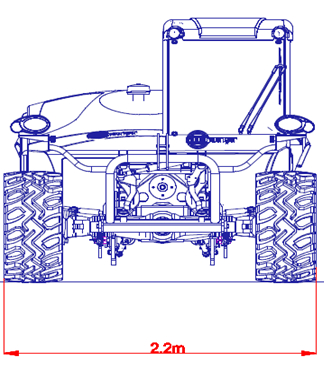

rozměry grip 4 grip 4

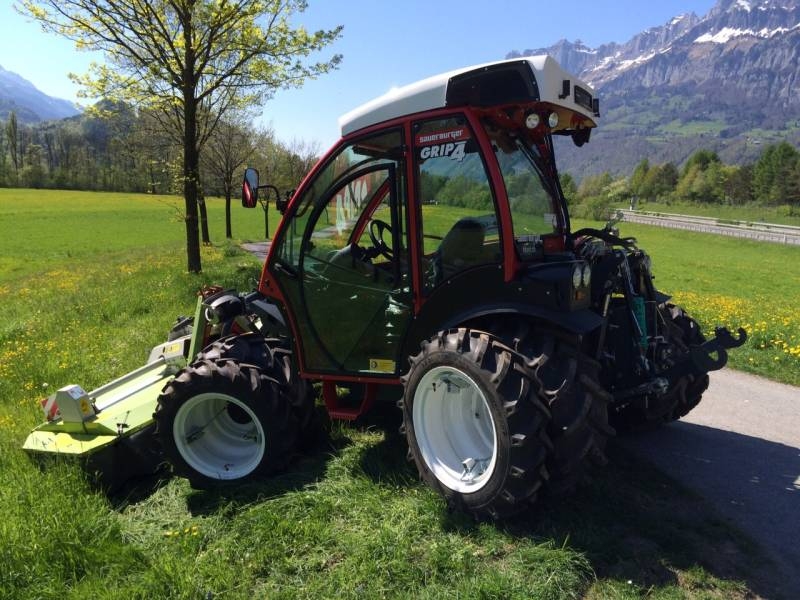

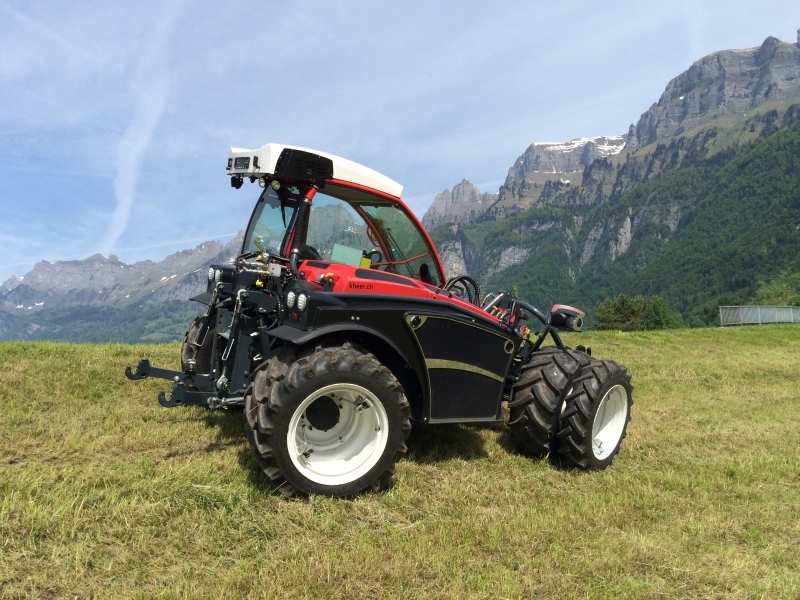

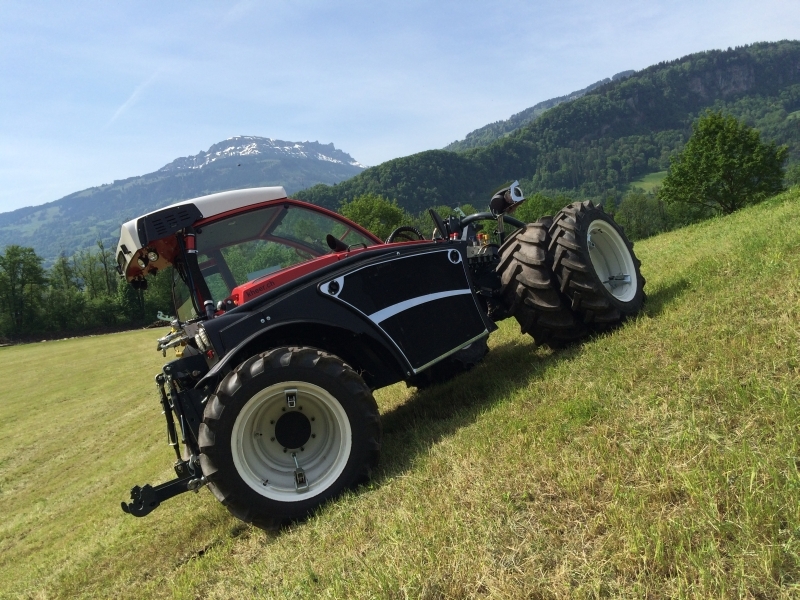

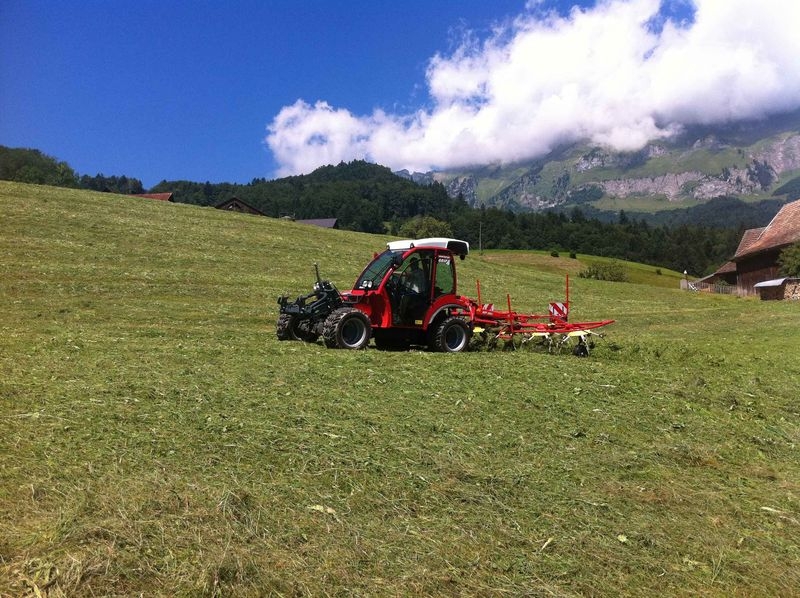

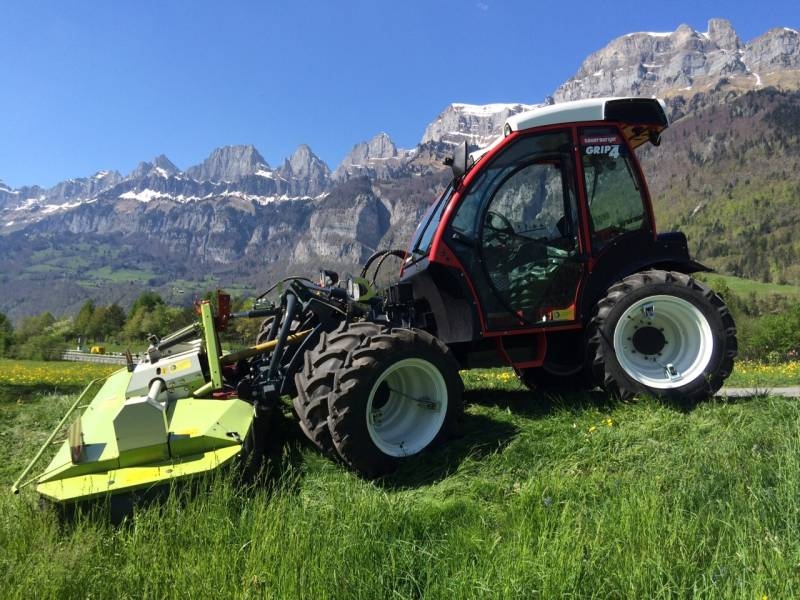

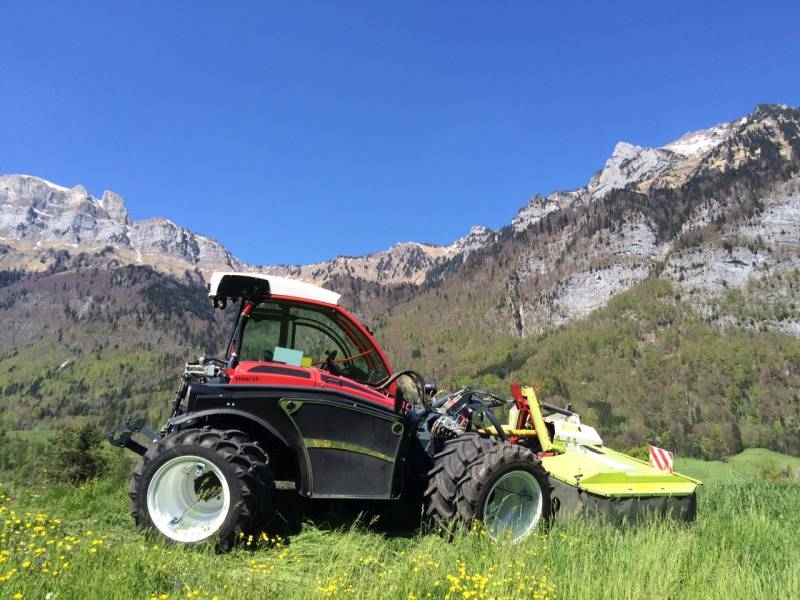

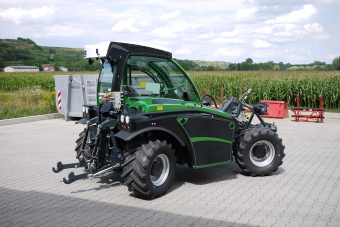

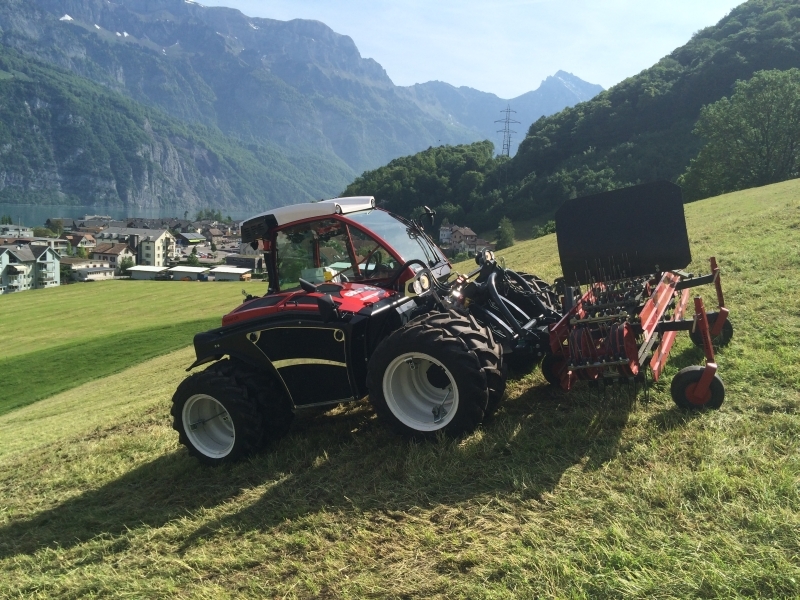

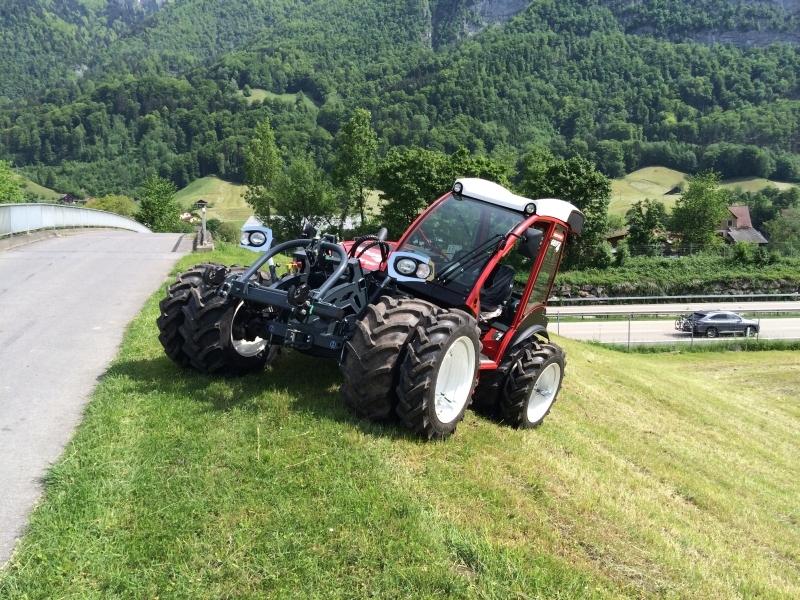

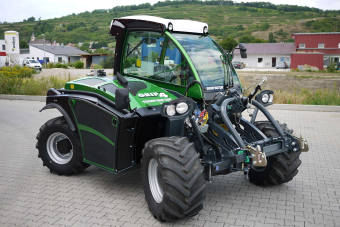

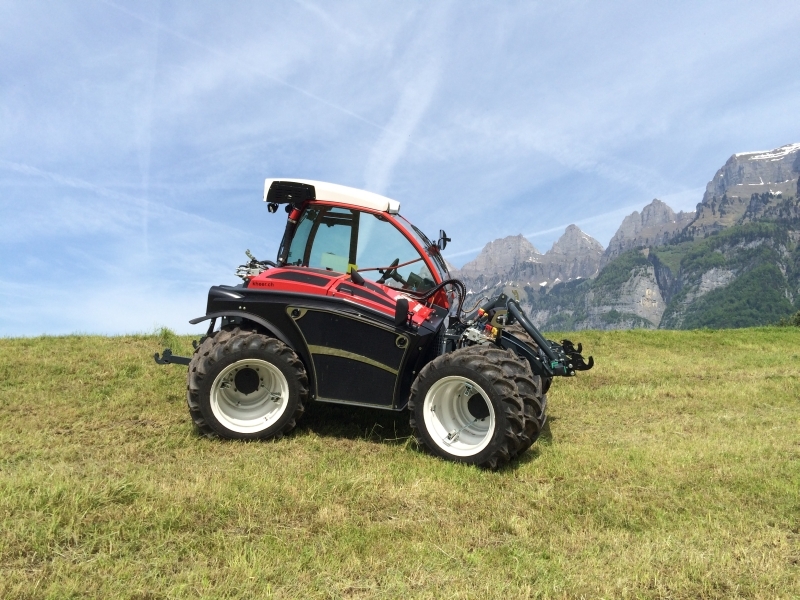

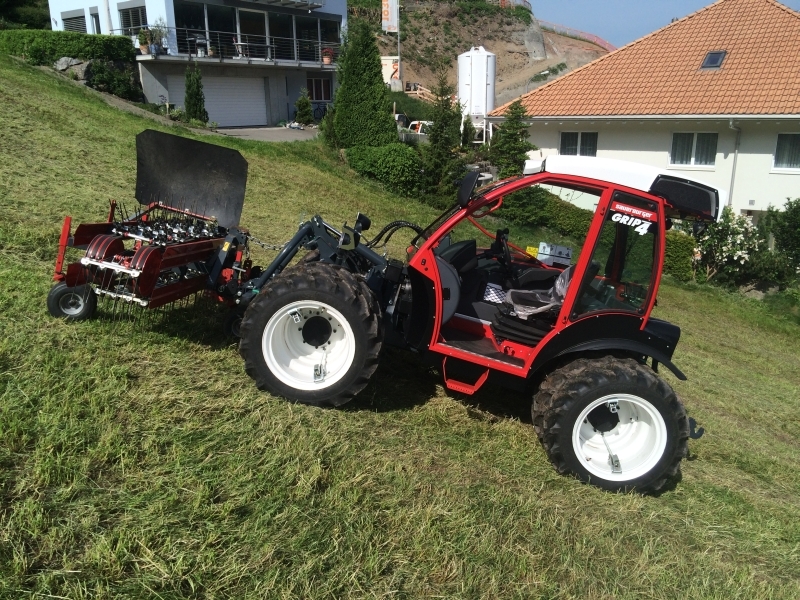

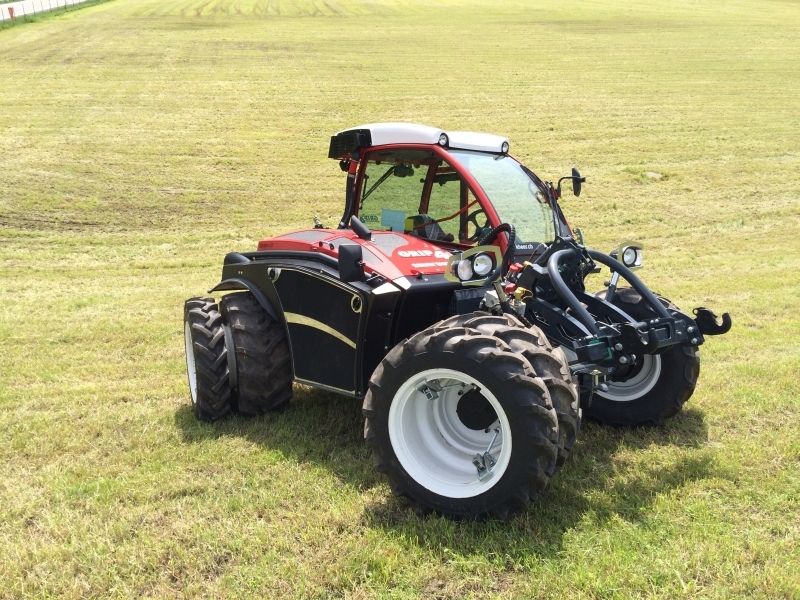

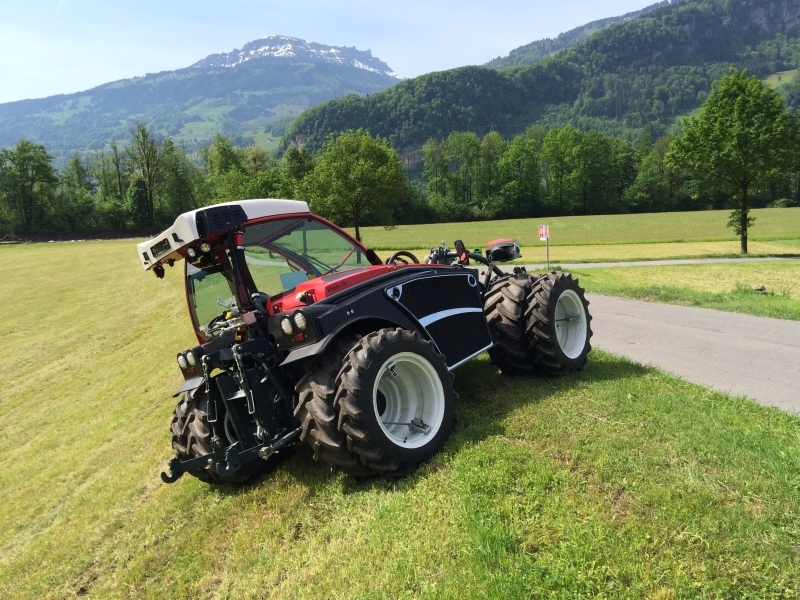

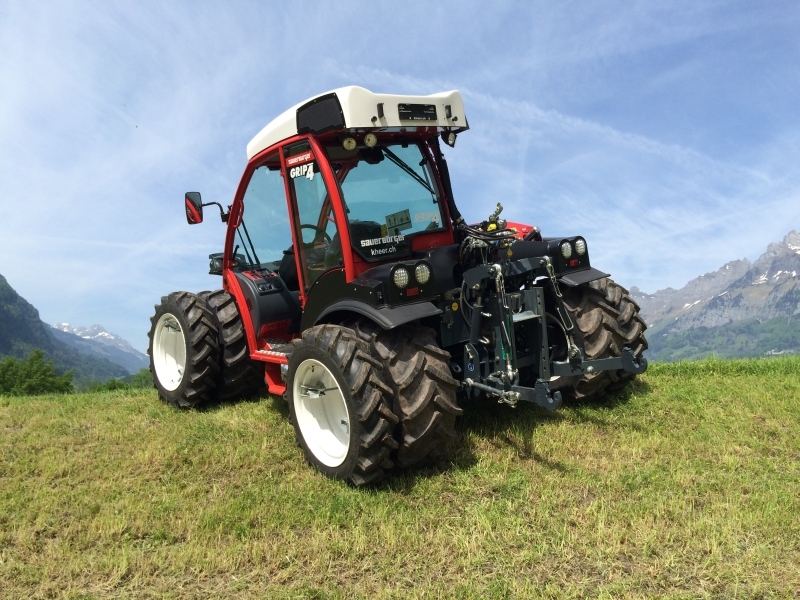

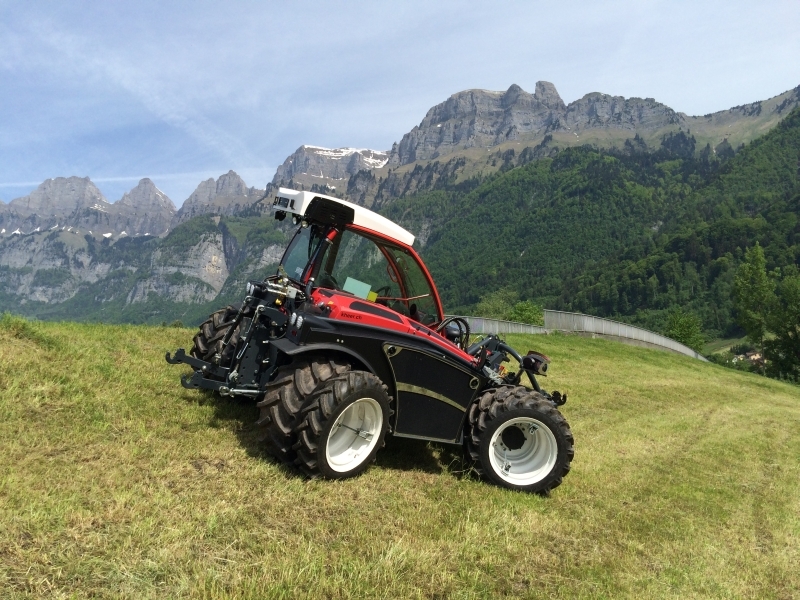

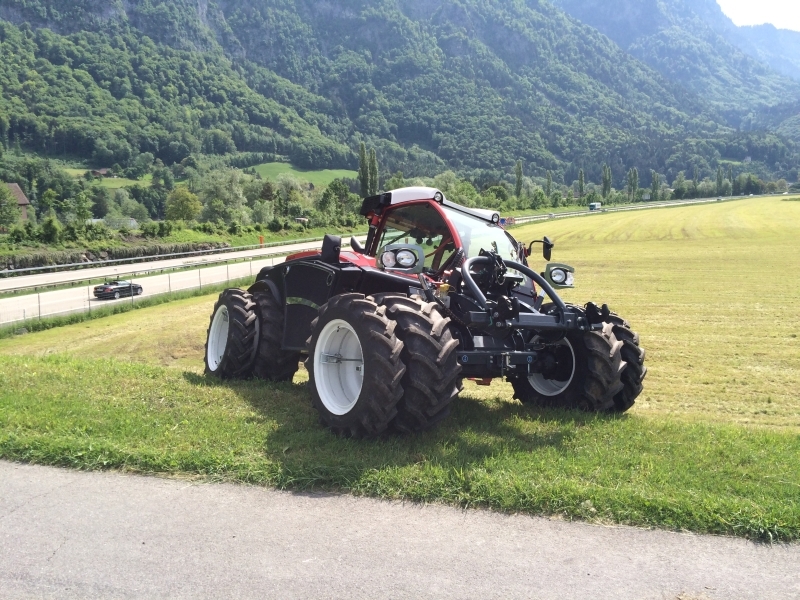

Speciální barevné provedení svahového nosiče nářadí GRIP 4 pro švýcarského zákazníka na přání - v maximální možné výbavě, v zelené metalické barvě. Předání se uskutečnilo koncem měsíce 07/2015.

grip 4 grip 4
grip 4 grip 4
grip 4 grip 4
grip 4 grip 4

MOTOR

GRIP 4-75

  • 4-válcový vodou chlazený turbo-motor Kohler KDI 2504 Commonrail s přímým vstřikováním paliva, objemem 2,5 l
    o výkonu 54 kW / 75 k. při 2600 ot./min
  • maximální kroutící moment 300 Nm při 1500 ot./min

GRIP 4-95 / 4-110

  • 4-válcový  vodou chlazený dieselový turbo-motor Perkins 854E-S34TA Commonrail s přímým vstřikováním paliva,
    objemem 3,4 l o výkonu 70 kW / 95 k. nebo 83 kW / 113 k. při 2200 ot./min
  • maximální kroutící moment 395 Nm při 1400 ot./min

PŘEVODOVKA

  • plynulý hydrostatický pohon  - plynule nastavitelné axiální čerpadlo hydrostatu
  • 2 plynule nastavitelné převodové stupně hydrostatické převodovky
  • přídavné ovládání

RYCHLOST JÍZDY

  • pracovní     0-10 / 0-20 km/h
  • transportní 0-16 / 0-40 km/h

POHON NÁPRAVY

  • sériově pohon všech 4 kol (4x4) včetně uzávěrky mezinápravového diferenciálu
  • elektrohydraulicky ovládaná 100% uzávěrka diferenciálu přední i zadní nápravy

ŘÍZENÍ

  • hydraulické řízení všech 4 kol ve třech variantách:  řízení pouze přední nápravy / driftování / řízení všech 4 kol (4x4) / “krabí chod“
  • synchronizovaný systém řízení kol (nastavení pozice kol induktivními sensory udávanou absolutní hodnotou)
  • automatický systém řízení kol s volitelnou změnou variantní pozice kol nezávisle řiditelná zadní náprava pro korekci směru na extrémních svazích

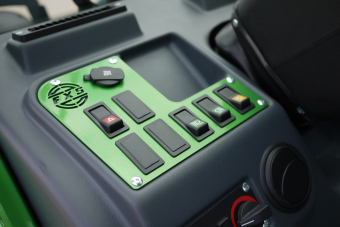

KABINA

  • komfortní, odpružená, antivibračně uložená, prachotěsná
  • ochranný rám
  • nastavitelné čelní sklo
  • vyklenuté nastavitelné zadní sklo
  • klimatizace
  • mechanicky nastavitelné čalouněné sedadlo, na přání kolébkově nastavitelná poloha (na svazích)
  • 2 pracovní střešní světlomety
  • 4 pracovní světlomety umístěné na rámu před kabinou

OVLÁDACÍ JOYSTICK

  • joystick integrován v loketní opěrce výškově a délkově nastavitelné
  • na joysticku se nastavují veškeré funkce,  modifikace jízdy a pracovní hydraulika

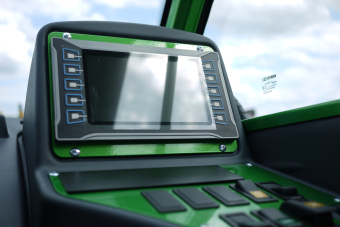

OVLÁDACÍ DISPLAY

  • diagnóza poruch a závad
  • nastavení pracovních parametrů přídavného nářadí do paměti
  • nastavení pracovní hydrauliky -  jednotlivě lze nastavit zvlášť každý hydro-ventil před začátkem práce
  • všechny hydro-ventily lze nastavit z dvojčinného na jednočinný

PRACOVNÍ HYDRAULIKA –ZAPOJENÍ

  • čelní  - 2 x dvojčinný, 1x jednočinný / nastavitelné množství hydraulického oleje
  • zadní  - 2 x dvojčinný, 1x jednočinný / nastavitelné množství hydraulického oleje

ČELNÍ HYDRAULIKA

  • 3-bodový závěs Kat. I a II.
  • 3 čelní hydraulicky ovládané ventily paralelně nastavitelné
  • max. zdvih 1500 kg (GRIP 4-75) / 2000 kg (GRIP 4-95, 4-110) při 175 bar
  • automatický systém plovoucí polohy a ovládání přítlačného tlaku a odlehčení  hydrauliky

ZADNÍ HYDRAULIKA

  • 3-bodový závěs Kat. II
  • mechanické nastavení horního ramene
  • maximální zdvih 1450 kg (GRIP 4-75) / 1900 kg (GRIP 4-95, 4-110) při 175 bar

ROZMĚRY

GRIP 4-75

  • délka: 3860 mm
  • šířka: 2000 mm (jednomontáž kol), 2400 (dvojmontáž kol)
  • výška: 2150 mm
  • poloměr otáčení (4x4): 1482 mm
  • rozvor kol: 2200 mm

GRIP 4-95 / 4-110

  • délka: 3960 mm
  • šířka: 2200 mm (jednomontáž kol), 2500 mm (dvojmontáž kol)
  • výška: 2080 mm
  • poloměr otáčení (4x4): 1470 mm
  • rozvor kol: 2300 mm

HMOTNOSTI

GRIP 4-75

  • vlastní: 2600 kg
  • přípustné zatížení přední nápravy: 3000 kg
  • přípustné zatížení zadní nápravy? 3000 kg
  • celková hmotnost: 4700 kg
  • celková hmotnost nebrzděného přívěsu: 2000 kg
  • celková hmotnost brzděného přívěsu: 6000 kg
  • max. zatížení tažného zařízení: 1000 kg

GRIP 4-95 / 4-110

  • vlastní: 3350 kg
  • přípustné zatížení přední nápravy: 5000 kg
  • přípustné zatížení zadní nápravy: 5000 kg
  • celková hmotnost: 6000 kg
  • celková hmotnost nebrzděného přívěsu: 2500 kg
  • celková hmotnost brzděného přívěsu: 6000 kg
  • max. zatížení tažného zařízení: 2000 kg

NÁPLNĚ PROVOZNÍCH KAPALIN

  • palivová nádrž: 95 l (GRIP 4-75) / 100 l (GRIP 4-95 / 4-110)
  • hydraulická nádrž: 45 l (GRIP 4-75) / 48 l (GRIP 4-95 / 4-110)

PŘÍDAVNÁ VÝBAVA (NA PŘÁNÍ)

  • dvojmontáž hnacích kol 7.50-18 včetně rychloupínacího zařízení - systému upnutí kol
  • odlehčení zadní hydrauliky
  • tlumiče zadní hydrauliky
  • dovybavení čelní i zadní hydrauliky

KOLA / PNEUMATIKY

  • standardně: 425/50 R18 Alptrak
  • volitelně: 500/45 R20 AS Profil
