Teleskopický manipulátor FXScopic 5620

Teleskopický manipulátor Sauerburger FXScopic

logo sauerburger

logo scopic







V manipulační technice je Sauerburger v současnosti velmi úspěšný s teleskopickým manipulátorem s obchodním označením FXScopic 5620,
který díky kompaktním rozměrům a šířce pouhých 1,56 m dokáže manipulovat s nosností 2 t v celém rozsahu pracovní výšky 4 m. V případě maximální výlože 5,65 m je pak zdvihací síla 1 t.
Teleskopický manipulátor je k dispozici ve dvou komfortních provedeních (STANDARD a PREMIUM) s možností vývodové hřídele a kategorizovaného 3-bodového závěsu pro pohon mulčovačů a dalších nářadí.



druhy řízení fxscopic



Unikátní systém řízení všech 4 kol ("krabí popř. psí chod", řízená zadní popř. přední náprava a také natáčení obou náprav v minimálním poloměru otáčení) a pohonu všech 4 kol umožňuje manipulátoru maximální trakci s minimálními nároky na rychlou a ohraničenou manévrovatelnost. Díky těmto parametrům je teleskopický manipulátor ojedinělým ve své třídě.

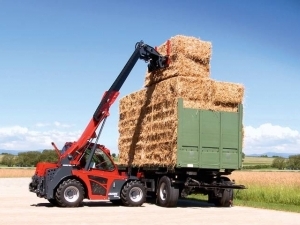

Sauerburger FXScopic sauerburger FXScopic



rozměry scopic rozměry scopic
poloměr otáčení scopic

MOTOR

  • 4-válcový vodou chlazený dieselový turbo-motor Perkins 404D-22 o výkonu 44,7 kW / 61 k. při 2800 ot./min
  • maximální kroutící moment 225 Nm při 1500 ot./min

PŘEVODOVKA

  • plynulý hydrostatický pohon - plynule nastavitelné axiální čerpadlo hydrostatu
  • 2 plynule nastavitelné převodové stupně hydrostatické převodovky
  • přídavné ovládání

RYCHLOST JÍZDY

  • pracovní 0-12 km/h
  • transportní 0-20 km/h

POHON NÁPRAVY

  • sériově pohon všech 4 kol (4x4) včetně uzávěrky mezinápravového diferenciálu
  • elektrohydraulicky ovládaná 100% uzávěrka diferenciálu přední i zadní nápravy

ŘÍZENÍ

  • hydraulické řízení všech 4 kol ve třech variantách: řízení pouze přední nápravy / řízení všech 4 kol (4x4) / “krabí chod“
  • synchronizovaný systém řízení kol
  • automatický systém řízení kol s volitelnou změnou variantní pozice kol

KABINA

  • komfortní, odpružená, antivibračně uložená, prachotěsná
  • ochranný rám
  • čelní sklo se stěračem
  • pravé boční sklo
  • vyklenuté nastavitelné zadní sklo
  • komfortní mechanicky nastavitelné odpružené čalouněné sedadlo
  • 3 přední pracovní světlomety
  • 2 zadní pracovní světlomety
  • multifunkční teleskopické a otočné nosné rameno
  • přehledná přístrojová deska s otáčkoměrem a počítadlem provozních hodin
  • multifunkční joystick integrován v loketní opěrce výškově a délkově nastavitelné
  • na joysticku se nastavují veškeré funkce, modifikace jízdy a teleskopického ramene

OVLÁDACÍ DISPLAY

  • diagnóza poruch a závad
  • nastavení pracovních parametrů přídavného nářadí do paměti
  • nastavení pracovní hydrauliky - jednotlivě lze nastavit zvlášť každý hydro-ventil před začátkem práce
  • všechny hydro-ventily lze nastavit z dvojčinného na jednočinný

PRACOVNÍ HYDRAULIKA

  • výkon hydraulického čerpadla 70 l/min
  • pracovní tlak: 205 bar

ROZMĚRY

  • celková délka: 3800 mm
  • šířka (se standardními pneumatikami):1560 mm
  • výška s kabinou: 2070 mm
  • poloměr otáčení (4x4): 1000 mm
  • rozvor kol: 1200 mm
  • zdvih max.: 2000 kg
  • výška zdvihu max.: 5560 mm

HMOTNOSTI

  • provozní: 4200 kg
  • celková: 7000 kg

NÁPLNĚ PROVOZNÍCH KAPALIN

  • palivová nádrž: 62 l
  • hydraulická nádrž: 48 l

PŘÍDAVNÁ VÝBAVA (NA PŘÁNÍ)

  • klimatizace a vytápění kabiny
  • 3-bodová hydraulika s odděleným ovládacím ventilem
  • mechanicky poháněná zadní vývodová hřídel 540 ot./min
  • ventilační okénko ve dveřích
  • 2x kontrolní kamera - automatické přepínání zorného pole před a za kabinou
  • přídavné osvětlení

KOLA / PNEUMATIKY

  • 15.0/55-17 AS Profil, 31x15,5-15 Profil Super Trencher, Beefy Baby
